超声波传感器是实现声、电转换的装置，又称超声换能器或超声波探头

更新时间：2023-01-10 14:24:37

应用介绍

文摘：

超声波传感器是实现声、电转换的装置，又称超声换能器或超声波探头。
这种装置能发射超声波和接收超声波回波，并转换成相应电信号。

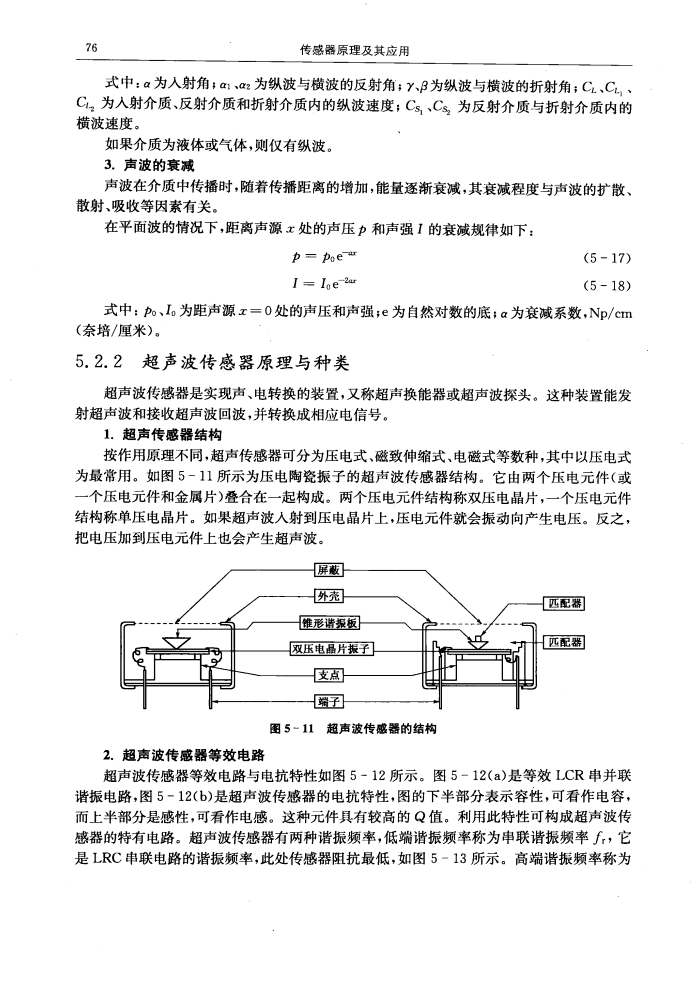

1.超声传感器结构

按作用原理不同,超声传感器可分为压电式、磁致伸缩式、电磁式等数种，
其中以压电式常用。如图5-11所示为压电陶瓷振子的超声波传感器
结构。它由两个压电元件(或 —个乐电元件和金厲片叠合在一起构成。两
个压电元件结构称双压电晶片，一个压电元件 结构称单压电晶片。如果
超声波入射到压电晶片上，压电元件就会振动向产生电压。反之， 把电
压加到压电元件上也会产生超声波。
